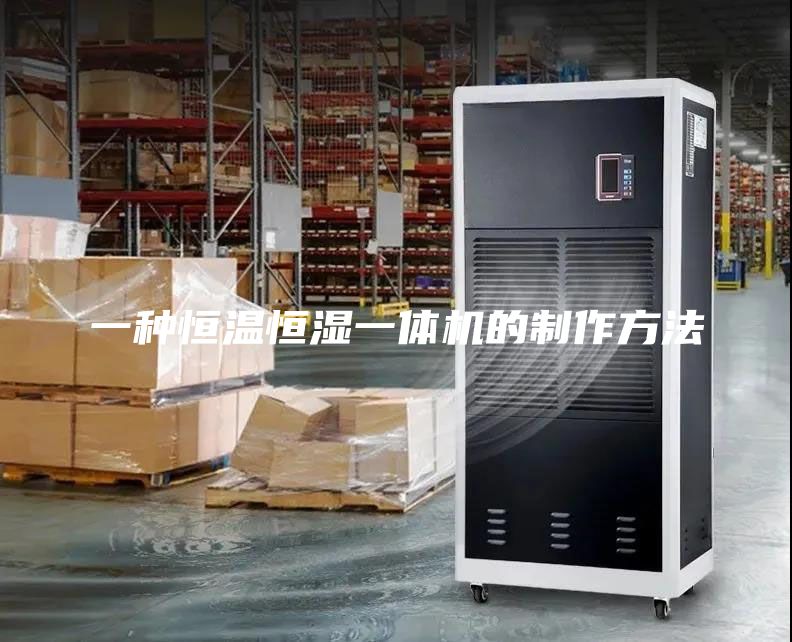

（一種恒溫恒濕一體機的制作方法）

　　1.本實用新型涉及換熱除濕領域，尤其涉及一種恒溫恒濕一體機。2.在食品、化工、醫藥、紙品、皮革、木材、藥材以及農副產品加工等行業的生產中很多物料或產品都是需要進行烘干或干燥處理的，現有的烘干方式可分為自然烘干和烘干房烘干這兩種，其中自然烘干雖然成本不高，但烘干周期長，而且受氣候條件的影響較大；因此，一些大型工廠企業都選擇利用烘干房來對物料或產品進行烘干。3.在烘干過程中烘干房內的溫度、濕度和氣流循環速度等，是影響烘干質量的三個主要因素；一般的烘干房內溫度都要達到50-100℃，在這樣的高溫環境下物料或產品蒸發出大量水分，使烘干房內的相對濕度增大；如果不及時除濕，高溫高濕的環境不僅減緩了烘干的速度，還會影響產品品質。在以往所采取的方法是安裝進氣窗和排氣筒進行通風排濕；但這種方法在排出濕氣的同時，熱量也隨之排出，大量的熱能白白浪費掉，大大增加了產品的生產成本。針對干燥室、烘干房等節能除濕干燥的需求，需要一種恒溫恒濕一體機，節省安裝空間的同時保證換熱除濕的效果。4.本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種恒溫恒濕一體機。5.為實現上述目的，本實用新型采用了如下技術方案：6.一種恒溫恒濕一體機，包括外箱體，以及安裝在所述外箱體內部的過濾器、換熱器、冷凝盤管、預熱盤管以及循環送風機；7.所述外箱體包括相對的第一側壁以及第二側壁，將從所述第一側壁到所述第二側壁的方向定義為x方向，所述外箱體沿x方向依次包括第一腔室、第二腔室以及第三腔室；所述第一腔室緊挨所述第一側壁，所述第一側壁的上半部分設置進風口，所述第一側壁的下半部分設置出風口，所述出風口的內側安裝有過濾器，所述換熱器安裝在所述第一腔室內，所述冷凝盤管以及所述預熱盤管上下排列安裝在所述第二腔室內，所述冷凝盤管在下，所述預熱盤管在上，所述循環送風機的送風管安裝在所述第三腔室，所述第三腔室緊挨所述第二側壁，所述循環送風機安裝在所述第二側壁外；所述外箱體的頂部設有回風口；8.氣體處理路線為：進風口、換熱器、冷凝盤管、循環送風機、預熱盤管、換熱器、過濾器、出風口。9.優選地，所述換熱器為板翅式換熱器。10.優選地，所述換熱器將所述第一腔室分割成為四個相互獨立的小腔室，分別為與所述進風口連通的進風腔室、與所述出風口連通的出風腔室、與所述冷凝盤管連通的冷凝腔室以及與所述預熱盤管連通的預熱腔室；所述換熱器包括兩個氣體流通方向，分別為進風換熱方向以及出風換熱方向，所述進風換熱方向?yàn)檫M(jìn)風腔室、換熱器、冷凝腔室；所述出風換熱方向?yàn)轭A(yù)熱腔室、換熱器、出風腔室。11.優選地，所述第一側壁上的出風口整體向外凸起，所述過濾器嵌入安裝在所述出風口的凸起部位內部。12.優選地，所述過濾器是f9過濾器。13.優選地，所述冷凝盤管與所述預熱盤管為串聯結構。14.優選地，所述冷凝盤管與所述預熱盤管結構完全相同。15.優選地，所述循環送風機用以將經過所述冷凝盤管的風送至所述預熱盤管。16.優選地，所述循環送風機安裝在所述第二側壁上且位于所述外箱體的外部。17.優選地，所述循環送風機位于所述外箱體的內部，所述第三腔室的沿x方向的一側增加第四腔室，用于放置所述循環送風機。18.與現有技術相比，本實用新型的有益效果為：19.本實用新型的恒溫恒濕一體機集成了氣體熱交換、冷凝除濕、氣體過濾以及恒溫送風功能與一體，配置雙盤管串聯，換熱器、冷凝盤管、預熱盤管利用熱泵原理進行熱交換，加快氣體流動、加快除濕干燥效率，配合出風口處的過濾器可以保證產品不受二次污染，在保證除濕效果的情況下，換熱器可達到80%效率，20%電能就可使出風溫度升高到可利用狀態，大大降低能源損耗。此外，本實用新型節省了安裝空間、簡化了管道安裝。附圖說明20.為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。21.圖1為一種循環送風機位于外部的恒溫恒濕一體機內部結構示意圖；22.圖2為一種循環送風機位于外部的恒溫恒濕一體機整體結構示意圖；23.圖3為一種循環送風機位于內部的恒溫恒濕一體機內部結構示意圖；24.圖4為一種循環送風機位于內部的恒溫恒濕一體機整體結構示意圖。具體實施方式25.為使對本實用新型的目的、構造、特征、及其功能有進一步的了解，茲配合實施例詳細說明如下。26.在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。27.請結合,圖1、圖2、圖3以及圖4，一種恒溫恒濕一體機，包括外箱體1，以及安裝在外箱體1內部的過濾器2、換熱器3、冷凝盤管4、預熱盤管5以及循環送風機6。28.外箱體1包括相對的第一側壁11以及第二側壁12，將從第一側壁11到第二側壁12的方向定義為x方向，外箱體1沿x方向依次包括第一腔室101、第二腔室102以及第三腔室103；第一腔室101緊挨第一側壁11，第一側壁11的上半部分設置進風口111，第一側壁11的下半部分設置出風口112，出風口112的內側安裝有過濾器2，換熱器3安裝在第一腔室101內，冷凝盤管4以及預熱盤管5上下排列安裝在第二腔室102內，冷凝盤管4在下，預熱盤管5在上，循環送風機6的送風管安裝在第三腔室103，第三腔室103緊挨第二側壁12，循環送風機6安裝在第二側壁12外；外箱體1的頂部設有回風口113。29.氣體處理路線為：進風口111、換熱器3、冷凝盤管4、循環送風機6、預熱盤管5、換熱器3、過濾器2、出風口112。30.使用時，將恒溫恒濕一體機安裝在烘干房或其他需要保持恒溫恒濕的房間外，恒溫恒濕一體機的進風口111與烘干房的排風口相連接，恒溫恒濕一體機的出風口112與烘干房的換氣口相連接；烘干房的排風口將室內的空氣沿著進風口111送入恒溫恒濕一體機的外殼體內，在第一腔室101內經過換熱器3換熱后，氣體進入第二腔室102內，經過冷凝管冷凝降溫，然后進入預熱盤管5中預熱，最后回到第一腔室101，由換熱器3再次換熱，經過過濾器2過濾后從出風口112重新流入烘干房中。31.本實用新型的恒溫恒濕一體機中利用循環送風機6使室內的空氣流通循環，經過換熱器3、冷凝盤管4、預熱盤管5的換熱處理后，利用熱泵原理，冷凝盤管4相當于空調的室內機，預熱盤管5相當于空調的室外機，經過熱交換和水分析出，能夠是室內空氣能夠始終保持恒溫恒濕。32.在一實施例中，換熱器3為板翅式換熱器，換熱效率更高。優選地，換熱器3將第一腔室101分割成為四個相互獨立的小腔室，分別為與進風口111連通的進風腔室121、與出風口112連通的出風腔室124、與冷凝盤管4連通的冷凝腔室122以及與預熱盤管5連通的預熱腔室123；換熱器3包括兩個氣體流通方向，分別為進風換熱方向以及出風換熱方向，進風換熱方向?yàn)檫M(jìn)風腔室121、換熱器3、冷凝腔室122；出風換熱方向?yàn)轭A(yù)熱腔室123、換熱器3、出風腔室124。四個小腔室相互獨立互相并不直接連通，只能通過換熱器3連接，因此通過調整換熱器3的氣流方向，就能夠控制從進風口111進入進風腔室121的氣流經過換熱器3流通至冷凝腔室122，然后經過冷凝盤管4冷凝；同樣，從預熱盤管5進入預熱腔室123的氣流經過換熱器3流通至出風腔室124，然后經過過濾器2從出風口112重新回到室內；能夠有效控制氣流的流通線路，防止氣流紊亂。33.在一實施例中，第一側壁11上的出風口112整體向外凸起，過濾器2嵌入安裝在出風口112的凸起部位內部，出風口112整體向外凸起，形成半包圍式的安裝臺，用于放置過濾器2，過濾器2安裝更加牢固，且不會占用出風腔室124的空間，不會影響氣流的流通。進一步地，過濾器2是f9過濾器，其過濾級別可以根據實際的使用需求選用。34.在一實施例中，冷凝盤管4與預熱盤管5為串聯結構。優選地，冷凝盤管4與預熱盤管5結構完全相同。冷凝盤管4和預熱盤管5相互串聯，與換熱器3共同配合，利用熱泵原理實現室內恒溫恒濕。35.在一實施例中，循環送風機6用以將經過冷凝盤管4的風送至預熱盤管5，實現恒溫恒濕一體機內的空氣循環。36.在一實施例中，循環送風機6安裝在第二側壁12上且位于外箱體1的外部，便于安裝檢修，如圖1和圖2所示。37.在另一優選的實施例中，循環送風機6位于外箱體1的內部，第三腔室103的沿x方向的一側增加第四腔室104，用于放置循環送風機6，循環送風機6置于外箱體1內部能夠有效隔絕其工作時產生的聲音，起到良好的靜音效果，如圖3和圖4所示。38.本實用新型提供的一種恒溫恒濕一體機，集成了氣體熱交換、冷凝除濕、氣體過濾以及恒溫送風功能與一體，配置雙盤管串聯，換熱器、冷凝盤管、預熱盤管利用熱泵原理進行熱交換，加快氣體流動、加快除濕干燥效率，配合出風口處的過濾器可以保證產品不受二次污染，在保證除濕效果的情況下，換熱器可達到80%效率，20%電能就可使出風溫度升高到可利用狀態，大大降低能源損耗。此外，本實用新型節省了安裝空間、簡化了管道安裝。39.本實用新型已由上述相關實施例加以描述，然而上述實施例僅為實施本實用新型的范例。必需指出的是，已揭露的實施例并未限制本實用新型的范圍。相反地，在不脫離本實用新型的精神和范圍內所作的更動與潤飾，均屬本實用新型的專利保護范圍。1.一種恒溫恒濕一體機，其特征在于：包括外箱體，以及安裝在所述外箱體內部的過濾器、換熱器、冷凝盤管、預熱盤管以及循環送風機；所述外箱體包括相對的第一側壁以及第二側壁，將從所述第一側壁到所述第二側壁的方向定義為x方向，所述外箱體沿x方向依次包括第一腔室、第二腔室以及第三腔室；所述第一腔室緊挨所述第一側壁，所述第一側壁的上半部分設置進風口，所述第一側壁的下半部分設置出風口，所述出風口的內側安裝有過濾器，所述換熱器安裝在所述第一腔室內，所述冷凝盤管以及所述預熱盤管上下排列安裝在所述第二腔室內，所述冷凝盤管在下，所述預熱盤管在上，所述循環送風機的送風管安裝在所述第三腔室，所述第三腔室緊挨所述第二側壁，所述循環送風機安裝在所述第二側壁外；所述外箱體的頂部設有回風口；氣體處理路線為：進風口、換熱器、冷凝盤管、循環送風機、預熱盤管、換熱器、過濾器、出風口。2.如權利要求1所述的恒溫恒濕一體機，其特征在于：所述換熱器為板翅式換熱器。3.如權利要求2所述的恒溫恒濕一體機，其特征在于：所述換熱器將所述第一腔室分割成為四個相互獨立的小腔室，分別為與所述進風口連通的進風腔室、與所述出風口連通的出風腔室、與所述冷凝盤管連通的冷凝腔室以及與所述預熱盤管連通的預熱腔室；所述換熱器包括兩個氣體流通方向，分別為進風換熱方向以及出風換熱方向，所述進風換熱方向?yàn)檫M(jìn)風腔室、換熱器、冷凝腔室；所述出風換熱方向?yàn)轭A(yù)熱腔室、換熱器、出風腔室。4.如權利要求1所述的恒溫恒濕一體機，其特征在于：所述第一側壁上的出風口整體向外凸起，所述過濾器嵌入安裝在所述出風口的凸起部位內部。5.如權利要求4所述的恒溫恒濕一體機，其特征在于：所述過濾器是f9過濾器。6.如權利要求1所述的恒溫恒濕一體機，其特征在于：所述冷凝盤管與所述預熱盤管為串聯結構。7.如權利要求6所述的恒溫恒濕一體機，其特征在于：所述冷凝盤管與所述預熱盤管結構完全相同。8.如權利要求1所述的恒溫恒濕一體機，其特征在于：所述循環送風機用以將經過所述冷凝盤管的風送至所述預熱盤管。9.如權利要求8所述的恒溫恒濕一體機，其特征在于：所述循環送風機安裝在所述第二側壁上且位于所述外箱體的外部。10.如權利要求8所述的恒溫恒濕一體機，其特征在于：所述循環送風機位于所述外箱體的內部，所述第三腔室的沿x方向的一側增加第四腔室，用于放置所述循環送風機。本實用新型提供一種恒溫恒濕一體機，包括外箱體，以及安裝在外箱體內部的過濾器、換熱器、冷凝盤管、預熱盤管以及循環送風機；外箱體包括相對的第一側壁以及第二側壁，外箱體沿X方向依次包括第一腔室、第二腔室以及第三腔室；第一腔室緊挨第一側壁，第一側壁的上半部分設置進風口，下半部分設置出風口，出風口的內側安裝有過濾器，換熱器安裝在第一腔室內，冷凝盤管以及預熱盤管上下排列安裝在第二腔室內，冷凝盤管在下，預熱盤管在上，循環送風機的送風管安裝在第三腔室，第三腔室緊挨第二側壁，循環送風機安裝在第二側壁外；外箱體的頂部設有回風口。部設有回風口。部設有回風口。姚偉德王夢晨陳世龍吳鎮旭呂雅郁周曉嬌兆和（蘇州）智能裝備.06./12/6
